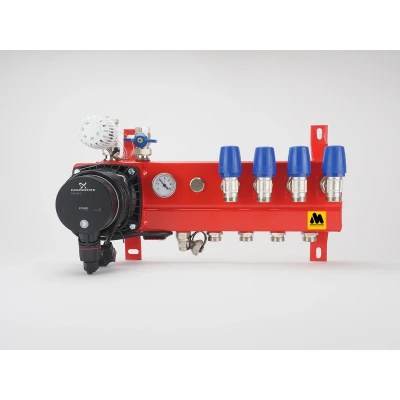

MAGNUM Front Staal Verdeler incl. ALPHA2 L pomp

De verdeler is het kloppend hart van ieder watergedragen vloerverwarmingssysteem en werkt met de aanvoer van water dat door de primaire warmtebron opgewarmd wordt. Het soort warmtebron en de aanvoertemperatuur bepaalt hierbij welk type verdeler er toegepast moet worden. Zo worden er voor CV-ketels in de meeste gevallen andere verdelers gebruikt dan bij vloerverwarming in combinatie met een warmtepomp. Vloerverwarmingstore.nl - Product details Geschikte warmtebron           HT CV-ketel (> 65 °C) :   ✔            LT CV-ketel (45 °C ~ 55 °C)  :   ✘   Zonneboiler (met buffervat) :   ✘   LT CV-ketel (< 45 °C)  :   ✘   Pelletkachel :   ✘   Hybride warmtepomp :   ✘   Stad- / blokverwarming :   ✘   Warmtepomp :   ✘ Compacte regelunit, gemaakt van 3mm dik staal Uitgerust met energiezuinige Grundfos-pomp (hydraulisch neutraal) Verkrijgbaar van 1 tot 15 groepen Mengverdeler voor hoogtemperatuursystemen met een aanvoertemperatuur vanaf 65°C De stalen mengverdeler bestaat uit een voorgemonteerde stalen constructie met circulatiepomp, thermometer en dubbel instelbare groepsafsluiters. Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten. De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA1 pomp. Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem. Let op Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling. Garantie Op deze vloerverwarming verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages. Technische details Specificaties MAGNUM Front Verdeler Sterke stalen verdeler met circulatiepomp; gemaakt van 3mm dik koker materiaal met een sterke rode poedercoating uitgerust met zeer stille energiezuinige Grundfos ALPHA1 pomp. geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden) voorzien van thermostaatknop met capilair, thermometers, vulkraan en maximaalbeveiliging primaire aansluiting 1/2" (vanaf 8 groepen 3/4") groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen) Principeschema 1a. Aanvoer verdeler 1b. Retour verdeler 2.   Thermostatisch ventiel 3.   Circulatiepomp 4.   Verwarmingsgroepen 5.   Afsluiter       Afmetingen Front Verdeler groepen lengte (mm) hoogte (mm) diepte (mm)         2 groepen 365 235 210 3 groepen 415 235 210 4 groepen 465 235 210 5 groepen 515 235 210 6 groepen 565 235 210 7 groepen 615 235 210 8 groepen 665 235 210 9 groepen 715 235 210 10 groepen 765 235 210 11 groepen 815 235 210 12 groepen 865 235 210 13 groepen 915 235 210 14 groepen 965 235 210 15 groepen 1015 235 210         Aansluitingen Aansluitingen* A. B. C. D. E. F. G. H. I.  =    =  =  =  =  =  =  =  = aanvoer met thermostaatknop retour met kogelafsluiter thermometer waarop de vloertemperatuur kan worden afgelezen retour vloerverwarmingsbuizen (knie-afsluiter met M30 draad) dompelbuis (voor de afstandsvoeler van de thermostaatknop) Grundfos ALPHA1-circulatiepomp beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp) vulnippel aanvoer vloerverwarmingsbuizen *) Let op ; recente modellen kunnen kleine afwijkingen hebben

Deze MAGNUM regelunit is zeer compact en vervaardigd uit gegalvaniseerd en geëpoxeerd staal. Hierdoor kan MAGNUM 5 jaar garantie geven op het huis van deze verdeler. De verdeler is standaard voorzien van een Grundfos ALPHA 1.1 L pomp. Standaard met een primaire bovenaansluiting. Deze pomp heeft een constante druk, zodat deze zich zelf aanpast als er groepen door een eventuele na-regeling (actuator) worden afgesloten. De unit is hydraulisch neutraal, dit betekent dat de pomp van deze verdeler geen invloed uitoefent op het primaire circuit. De verdeler is op 6 bar afgeperst, voorzien van een persrapport, duidelijk handleiding en garantiebewijs. Garantie 5 jaar op body, 2 jaar op appendages.
